6、實現PLC本地化操作，實現遠程組態
二、 系統概述
系統實現目標：
1、實現對PLC數據的遠程監控。
2、實現對PLC的本地化操作。
3、實現對PLC參數的遠程修改。
4、實現對PLC固件的遠程更新及程序遠程的上下載。
5、無需購買其他平臺軟件，依靠PLC本身自帶軟件或客戶自有組態，來實現PLC本地化操作。
6、兼容不同品牌PLC。
7、兼容不同接口PLC。
8、安全通訊，VPN專用安全通道，謹防數據泄漏。
9、設備性能穩定，支持斷線重連、異常恢復、系統的自監控。
10、以太網、wifi、4G等多種通訊方式結合，適合各種復雜環境。
11、設備體積小巧，軌道安裝。
系統架構

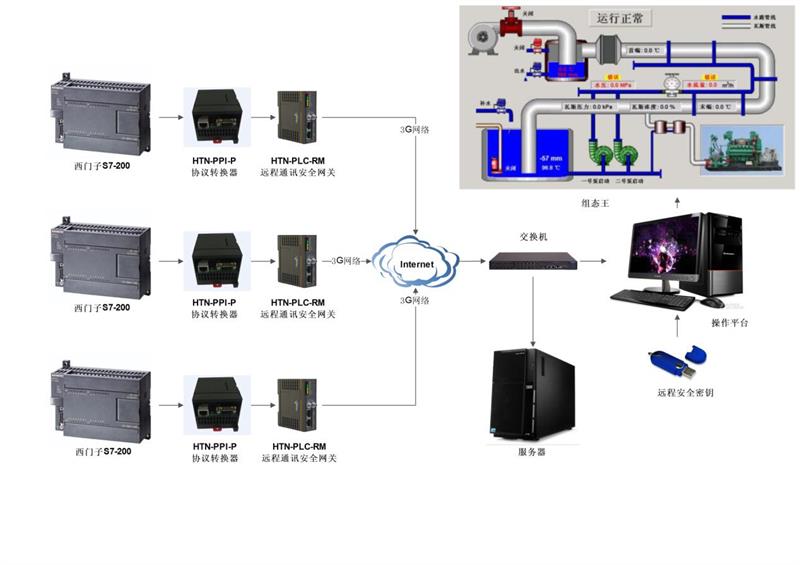

基于4G通訊技術的水泵遠程監控系統的基本架構如下圖：
在本系統中，HINET
智能網關作為整套系統的“被監控端”，操作平臺配合組態王軟件作為本套系統的“監控端”，遠程安全密鑰與VPN服務器連接，VPN服務器與HINET智能網關連接形成系統數據通訊的“專用安全通道”。
其中，遠程通訊網關通過HINET智能網關與S7-200PLC連接，實現遠程通訊網關對S7-200數據的采集以及對PLC運行狀態的在線監測，再采用3G通訊技術，通過“專用安全通道”將采集到的數據傳輸至“監控端”。從而實現“監控端”對“被監控端”實時數據采集及實時開關等PLC本地化操作。
